Opis
Glavne električne karakteristike
Nazivna AC snaga: 5.000 W
Maksimalna izlazna AC snaga: 6.000 VA
Nazivna AC struja: 22,7 A
Maksimalna AC struja: 25,0 A
Nazivni mrežni napon: 220 / 230 / 240 V
Nazivna frekvencija: 50/60 Hz
Faktor snage: podesiv, od 0,8 vodeći do 0,8 zaostajući
Ukupno harmonijsko izobličenje (THDi): < 3 %
PV ulaz (Fotonaponski paneli)
Maksimalna ulazna PV snaga: 7.500 W
Maksimalni PV napon: 1.000 V
Početni napon: 120 V
Nazivni PV napon: 550 V
MPPT radni raspon napona: 80 – 550 V
Broj MPP trackera: 2
Broj stringova po MPPT-u: 1
Maksimalna ulazna struja po MPPT-u: 16 A
Struja kratkog spoja (po MPPT-u): 20 A
Baterije i pohrana energije
Podržani tip baterije: Litij (LiFePO₄)
Raspon napona baterije: 80 – 480 V
Maksimalna struja punjenja/pražnjenja: 40 A
Komunikacijsko sučelje: CAN
Maksimalna učinkovitost punjenja baterije (PV → BAT): 97 %
Maksimalna učinkovitost pražnjenja baterije (BAT → AC): 97 %
Funkcija buđenja baterije: podržana
EPS (Napajanje u nuždi) način rada
Nazivna EPS snaga: 5.000 VA
Vršna snaga (60 s): 6.000 VA
Nazivni napon: 220 / 230 / 240 V
Nazivna frekvencija: 50/60 Hz
Maksimalna struja: 22,7 A
Vrijeme prebacivanja kod nestanka mreže: < 20 ms
THDv (kod linearnog opterećenja): < 3 %
Paralelni rad: podržan
Učinkovitost
Maksimalna učinkovitost: 98,50 %
Europska učinkovitost: 97,04 %
PV → BAT učinkovitost: 97,0 %
BAT → AC učinkovitost: 97,0 %
Zaštita i sigurnost
Nadzor izolacije
Nadzor preostale struje (RCM)
Zaštita od obrnutog polariteta istosmjerne struje (DC)
“Anti-islanding” zaštita (zaštita od rada u otočnom pogonu)
AC zaštita od kratkog spoja
AC zaštita od nadstruje i prenapona
Ugrađena DC sklopka
Prenaponska zaštita: DC: Tip II / AC: Tip III
AFCI (zaštita od električnog luka): opcionalno
Komunikacija i nadzor
Komunikacijski priključci: RS485, USB, CAN, DRM, Ripple Control
Bežične opcije: Wi-Fi, LAN, 4G (opcionalno)
Sustav nadzora: Fox ESS mobilna aplikacija i web portal (FoxCloud)
Zaslon: LCD panel i LED indikator statusa
Mehaničke i ekološke karakteristike
Dimenzije (Š×V×D): 434 × 418 × 185 mm
Težina: 22 kg
Montaža: zidna, IP65 vanjska/unutarnja izvedba
Hlađenje: prirodna konvekcija
Razina buke: < 35 dB
Radna temperatura: -25 °C do +60 °C
Vlažnost: 0–100%, bez kondenzacije
Maksimalna visina ugradnje: 2.000 m
Topologija: bez galvanske izolacije
Potrošnja u stanju pripravnosti: < 15 W
Certifikati
Sigurnosni standardi: EN 62109-1, EN 62109-2
Mrežni standard: AS/NZS 4777.2
Razina zaštite: IP65
Ključne prednosti

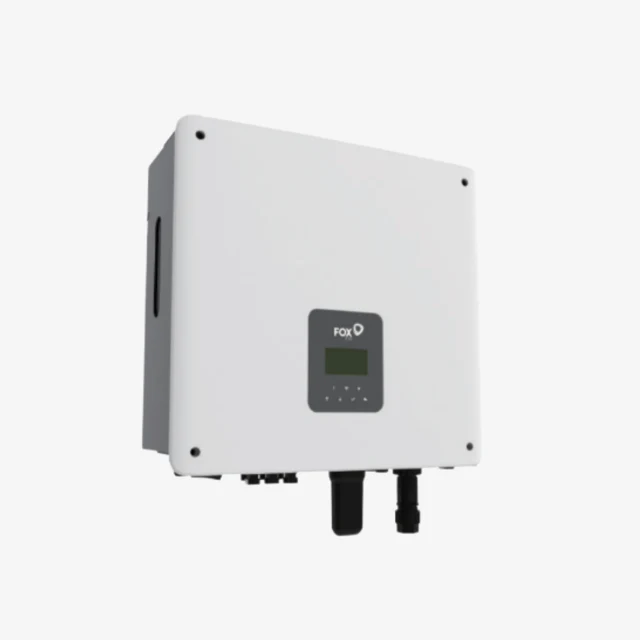

Visokoučinkoviti jednofazni hibridni inverter za stambenu upotrebu.
Podržava Fox ESS visokonaponske baterije (EP5, EP6, HV2600 itd.).
“Plug-and-play” sustav – brza instalacija i jednostavno puštanje u rad.
Ugrađen DC osigurač i zaštita od prenapona.
Daljinski nadzor u stvarnom vremenu putem mobilne aplikacije i web portala.
IP65 zaštita za vanjsku upotrebu.
Visoka kompatibilnost s PV sustavima (do 7,5 kW PV ulaza).
Pohrana energije, napajanje u nuždi i mrežni rad u jednom kompaktnom uređaju.
